Shield TouchGFX do STM32 Nucleo X-NUCLEO-GFX01M1

164,00

  • Przekątna 2,2″
  • Interfejs: SPI
  •  320 x 240 px
  • Kompatybilny z niektórymi STM32 Nucleo

Brak w magazynie

Powiadom mnie gdy będzie dostępny

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: X-NUCLEO-GFX01M1 Kategorie: , , , ,

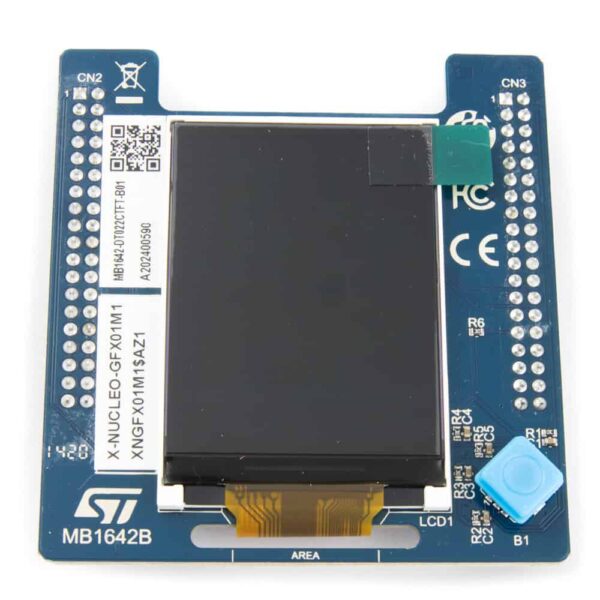

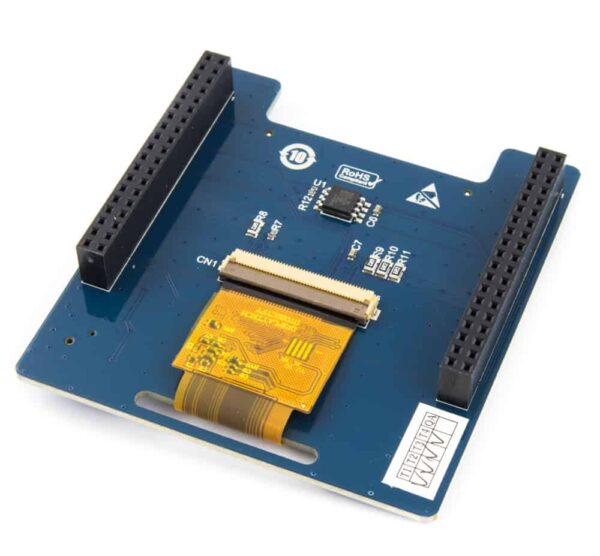

Shield dedykowany dla płytek rozwojowych STM32 Nucleo. Płytka jako główny komponent ma wyświetlacz TFT 2,2″. Obok wyświetlacza na płytce znalazła się pamięć FLASH do przechowywania obrazów, oraz 5 kierunkowy joystick do nawigowania w GUI.

Zestaw został zaprojektowany z myślą o użyciu go razem ze środowiskiem TouchGFX. Jest to prosty, a zarazem potężny generator GUI dla mikrokontrolerów. Dzięki niemu stowrzysz interfejs graficzny godny współczesnym urządzeniom!

Firma ST Microelectronics przygotowała przykładowe projekty oparte właśnie o ten Shield dla płytek:

NUCLEO-F030R8, NUCLEO-F070RB, NUCLEO-F072RB, NUCLEO-F091RC, NUCLEO-F401RE, NUCLEO-F410RB, NUCLEO-F411RE, NUCLEO-F446RE, NUCLEO-G071RB, NUCLEO-L053R8, NUCLEO-L073RZ, NUCLEO-L412RB-P, NUCLEO-L433RC-P, NUCLEO-L452RE, NUCLEO-L452RE-P i NUCLEO-L476RG

Dzięki temu w prosty sposób rozpoczniesz pracę ze swoim łątwym GUI. To nigdy nie było tak proste!

Parametry shielu

  • Wyświetlacz LCD TFT
  • Przekątna: 2,2″
  • Rozdzielczość: 320×240 (QVGA)
  • Interfejs: SPI
  • Joystick 5-kierunkowy
  • Pamięć NOR FLASH SPI: 64 Mbit
  • Kombatybilny z niektórymi płytkami STM32 Nucleo – przez złącze Morpho
  • Współpraca ze środowiskiem graficznym TouchGFX

Przydatne linki

Rodzaj wyświetlacza

TFT

Typ wyświetlacza

graficzny

Kontroler

ILI9341

Interfejs

SPI

Napięcie zasilania

3,3V

Napięcie logiki

3,3V

Przekątna

2,2"

Rozdzielczość

320 x 240

Liczba kolorów

65 536

Kolor Piksela

RGB

Czytnik SD

Nie

Panel dotykowy

Brak
