Przekaźnik czasowy 0-999 minut programowalny wielofunkcyjny 10-funkcji

Przekaźnik czasowy 0-999 minut programowalny wielofunkcyjny 10-funkcji

13,97  z VAT

Cena netto: 11,36

159 w magazynie

Zdobądź 1397 Punktów za ten produkt.

Moduł przekaźnika czasowego sterowany mikroprocesorem z kontrolą czasu w zakresie 0-999 minut. Dziesięć trybów pracy podstawowej i dodatkowe 10 odwrotnej. Urządzenie sterowane o maksymalnych parametrach 10 A i 230VAC lub 30 VDC.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

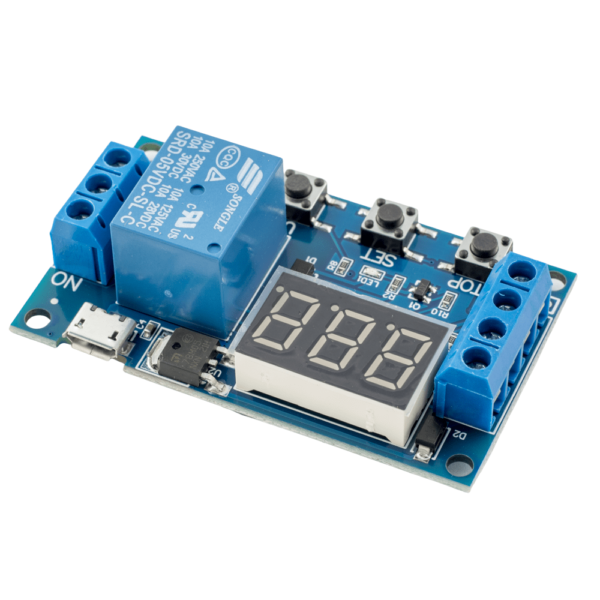

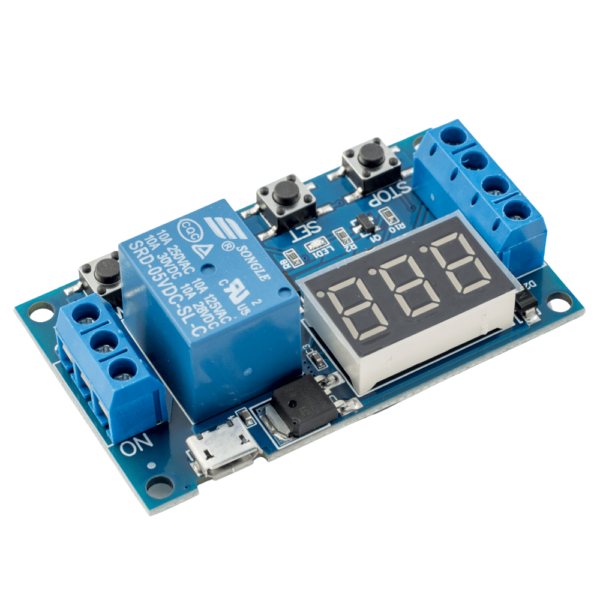

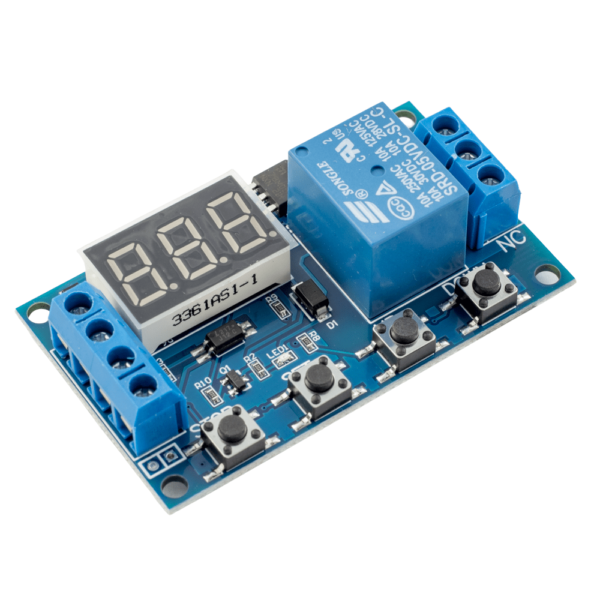

Przekaźnik czasowy 0-999 minut wielofunkcyjny

Moduł przekaźnika czasowego sterowany mikroprocesorem z kontrolą czasu w zakresie 0-999 minut.

Moduł posiada zaprogramowanych aż dziesięć trybów pracy. Oprócz nich możliwe jest ustawienie dodatkowych 10 trybów pracy (odwrotnych).

Przekaźnik jest w stanie przełączyć urządzenie o parametrach 10 A i 230VAC lub 30 VDC. Może to być żarówka, wentylator, pompka itd.

Moduł jest bardzo rozbudowany. Jedną z jego ogromnych zalet jest zapamiętywanie stanu wyjścia, w jakim się znajduje. Pozwala to na poprawną pracę po awaryjnym zaniku zasilania.

Sam moduł może być zasilany na dwa sposoby. Może być to napięcie podane przez złącze USB lub zewnętrzne zasilnie w zakresie 6-30 VDC.

Moduł posiada złącze wyzwalacza (trigger). Wejście to może przyjąć napięcie w zakresie 3,8-24 V. Moduł może reagować na jego podanie, lub działać od momentu podania zasilania. Zależy to od wyboru trybu pracy modułu.

Cztery przyciski użytkownika w tym bardzo ważny przycisk STOP, który dezaktywuję natychmiastowo przekaźnik wyjściowy. Może się przydać w sytuacjach awaryjnych.

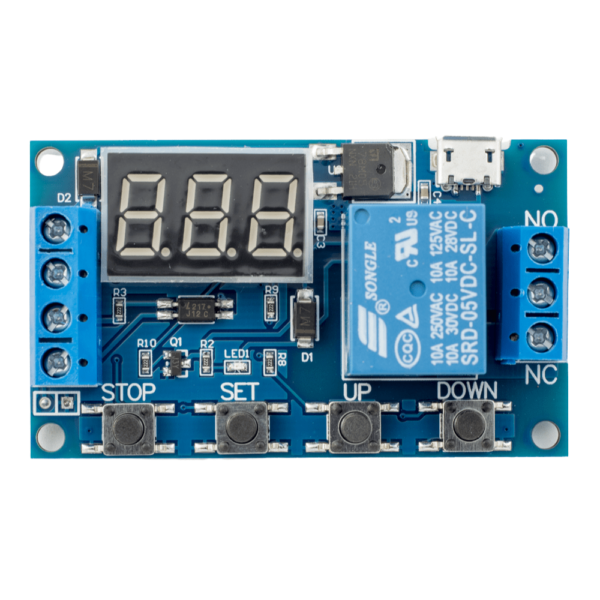

Funkcje przycisków

  • SET – potwierdzenie, ustawianie, przejście do kolejnych ustawień
  • UPDOWN – zmiana ustawienia góra/dół
  • STOP – załącza lub wyłącza ręcznie przekaźnik lub przesuwa przecinek podczas konfiguracji

Oznaczenia parametrów modułu (podczas konfiguracji)

  • OP – czas załączenia przekaźnika
  • CL – czas rozłączenia przekaźnika
  • LOP – ilość powtórzeń cyklu

Jednostki czasu

  • 000. – sekunda
  • 00.0 – dziesiąta część sekundy (10.2 = 10,2 sekundy)
  • 0.0.0. – minuta (0.0.5. = 5 minut)

Konfiguracja pracy modułu

  1. Po podaniu zasilanie przytrzymaj przez 4 sekundy przycisk SET
  2. Na ekranie pojawi się aktualny tryb pracy w jakim znajduje się moduł
  3. Przyciskami UP i DOWN wybieramy interesujący nas tryb (tryby opisane są poniżej)
  4. Potwierdź wybór przyciskiem SET
  5. Ustawiamy teraz parametry OP, LC i LOP. UP i DOWN zmienia wartość bieżącego parametru.  Przycisk STOP przesuwa przecinek według opisu jednostek czasu. Aby przejść do kolejnego parametru wciskamy chwilowo przycisk SET.
  6. Zatwierdzamy ustawienia parametrów przytrzymaniem przycisku SET przez 3 sekundy.

Tryby pracy modułu (programów)

P1.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P1.2 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 – odliczanie resetuje się).

P1.3 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie).

P1.4 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza. Wejscie Trigger jest w tym trybie nieaktywne – układ na niego nie reaguje.

P2.1 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P2.2 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania CL powoduje odliczanie go od 0, podanie podczas OP – ustawia pracę od początku całego trybu).

P2.4 – Po podłączeniu modułu do zasilania następuje odliczanie czasu opóźnienia CL, po czym przekaźnik zostaję załączony na stałe. Wejscie Trigger jest w tym trybie nieaktywne – układ na niego nie reaguje.

P3.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP ( w atrybucie LOP oznacza pętlę nieskończoną) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie.

P3.2 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP ( w atrybucie LOP oznacza pętlę nieskończoną).

P4 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika, odliczanie czasu ustawionego jako parametr OP zaczyna się od momentu wyłączenia Triggera (przekaźnik jest włączony do momentu zakończenia odliczania). Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na wyłączenie Triggera (przekaźnik jest przez cały czas włączony).

Dodatkowe funkcje

  • Tryb Uśpienia Wyświetlacza – jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz zgaśnie.
  • Włącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis C – P
  • Wyłącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis 0 – d
  • Zmiana trybu pracy przekaźnikaPrzytrzymaj przez 3 sekundy przyciski UP lub DOWN za pomocą tej funkcji można zmieniać sposób pracy przekaźnika na przeciwny. Funkcja F1 – przekaźnik pracuje zgodnie z ustawieniami (trybami) opisanymi powyżej. Funkcja F2 przekaźnik pracuje odwrotnie w porównaniu z ustawieniami opisanymi powyżej.

Przykład:

F1/F3 Tryb 1.1 – po załączeniu zasilania przekaźnik jest wyłączony. Po podaniu sygnału Trigger zostaje załączony na czas ustawiony w parametrze OP.

F2/F4 Tryb 1.1 – po załączeniu zasilania przekaźnik jest załączony. Po podaniu sygnału Trigger zostaje rozłączony na czas ustawiony w parametrze OP.

  • Włączenie / wyłączenie przekaźnika:  Wciskając przycisk STOP wyłączamy przekaźnik. Na chwilę pojawia się na wyświetlaczu komunikat OFF, tryb zaprogramowany wcześniej jest realizowany, wyświetlacz pokazuje aktualny stan realizacji trybu. Ponowne wciśnięcie przycisku STOP załącza przekaźnik. Na wyświetlaczu pojawia się komunikat ON. Tryb pracy realizowany jest automatycznie do końca.

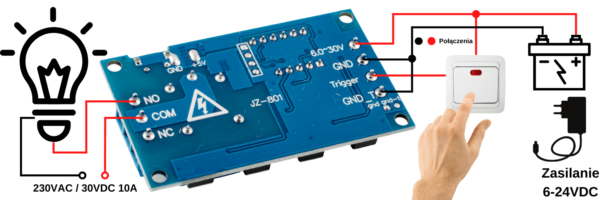

Przykład podłączenia

Parametry modułu przekaźnik czasowy 0-999 minut wielofunkcyjny

  • Zasilanie: 6-30VDC lub micro USB 5 V
  • Trigger (wyzwalacz): 3,8-24VDC
  • Zakres czasu: 0-999 minut
  • Praca w przedziale temperatury: -40-85*C
  • Wymiary: 62 x 38 x 19 mm
  • Przekaźnik 10A 230V-AC 30V-DC

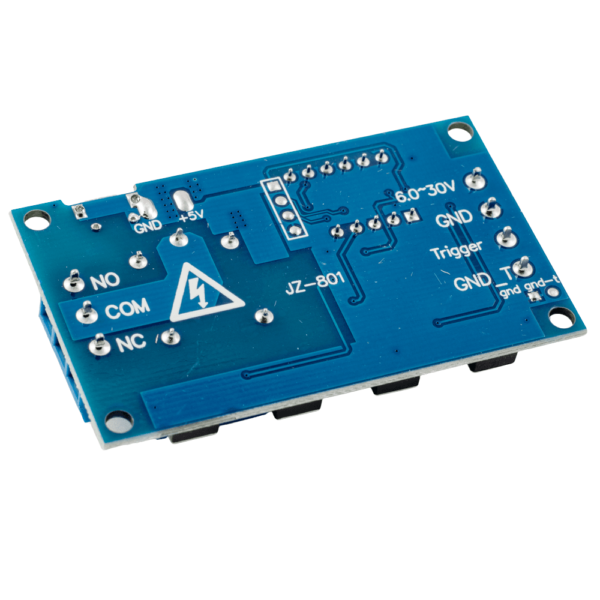

Masa zasilania nie jest połączona z masą wyzwalacza (trigger). Można je połączyć na stałe przy użyciu zworki na złączach gnd i gnd-t.
