Adapter modułów ESP12, ESP32 i ESP01 do programowania i testowania
Adapter modułów ESP12, ESP32 i ESP01 do programowania i testowania
26,97 zł z VAT
Cena netto: 21,93 zł
13 w magazynie
Zdobądź 2697 Punktów za ten produkt.Uniwersalny adapter do programowania i testowania modułów ESP01 ESP12 i ESP32. Ułatwia i przyśpiesza proces programowania modułów ESP8266 i ESP32. W szybki i łatwy sposób podłączysz do niego moduły, które posiadają złącza krawędziowe bez konieczności lutowania. Konwerter USB UART CH340. Złącze USB-C do programowania i komunikacji z komputerem. Sygnały z modułów dodatkowo wyprowadzone na listwy goldpin.
Korzyści
Płatność & Wysyłka

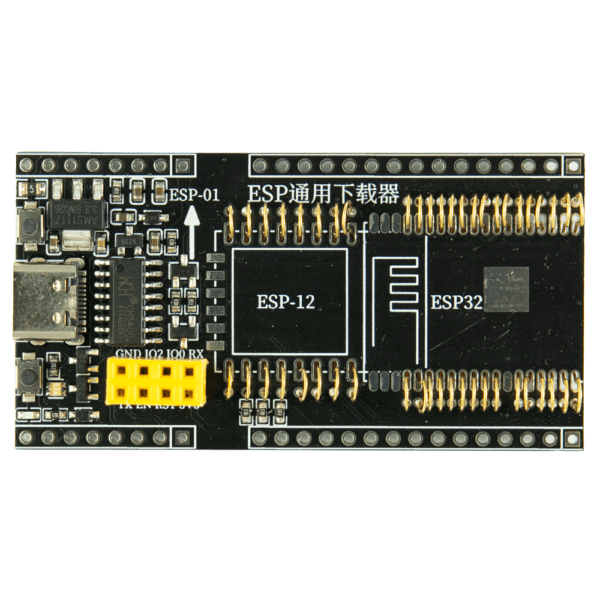

Adapter modułów ESP12, ESP32 i ESP01 do programowania i testowania
Uniwersalny adapter do programowania i testowania modułów ESP01 ESP12 i ESP32. Ułatwia i przyśpiesza proces programowania modułów ESP8266 i ESP32.
Moduły serii ESP12 i ESP32 przez miniaturyzację zostały pozbawione złącza goldpin. Przez brak wygodnego złącza, programowanie ich jest nieco utrudnione.

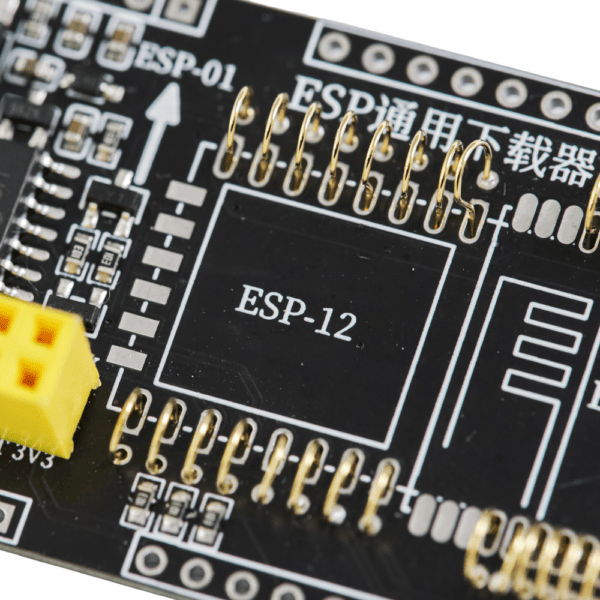

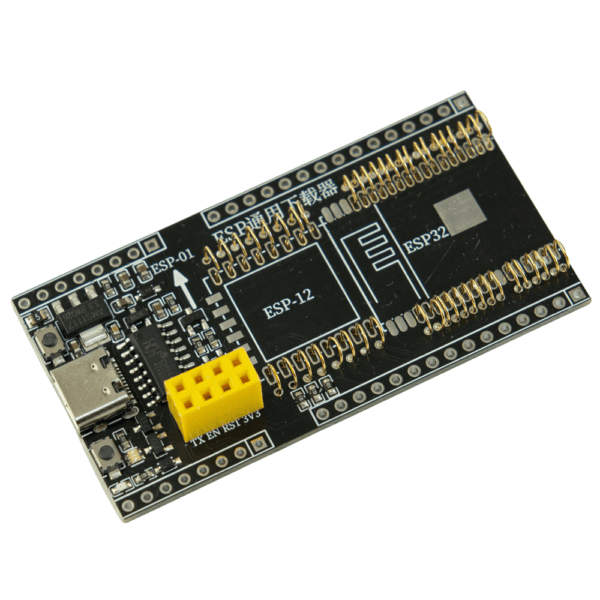

Z pomocą przychodzi właśnie ten adapter. W szybki i łatwy sposób podłączysz do niego moduły, które posiadają złącza krawędziowe. Wszystko to bez konieczności lutowania. Adapter posiada złącza sprężynowe, które zapewniają kontakt z pinami krawędziowymi modułów, a także trzymają stabilnie moduł w adapterze.
Niezbędne układy konwertera i zasilania
Jednym z zadań modułu jest programowanie układów ESP8266 i ESP32. Aby było to możliwe nie mogło zabraknąć układu konwertera USB – UART. Na płytce znajduje się dobrze znany i popularny układ CH340. Sprawdzone sterowniki do konwertera CH340 znajdziesz tutaj.
Układy ESP trzeba czymś zasilić. Jako źródło zasilania 3,3 V użyto popularnego stabilizatora LDO AMS1117. Zapewnia on stabilne do programowania zasilanie.
Aby być pewnym podłączenia odpowiedniego zasilania, na module położona została dioda LED sygnalizująca stan zasilania. Wizualna informacja obecności zasilania jest niesamowicie przydatna w prototypowaniu.

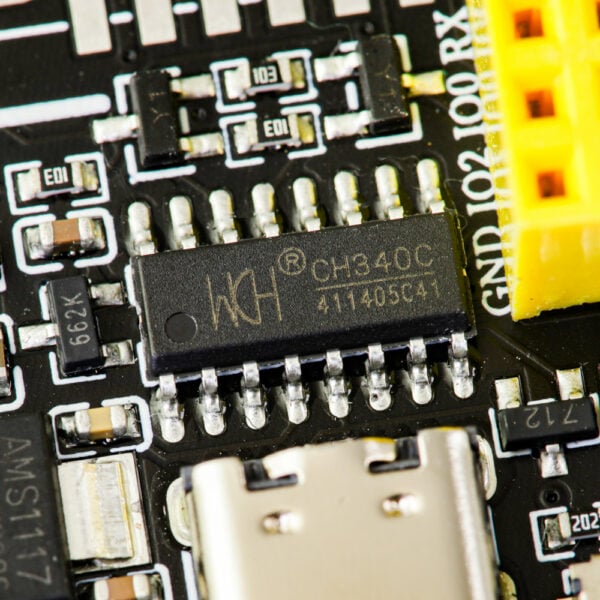

Zdjęcie ze zbliżeniem na CH340
Sygnały wyprowadzone na goldpiny
Oprócz programowania adapter może służyć do prototypowania. Można go wykorzystać jako płytkę prototypową. To wszystko dzięki dodatkowym listwom goldpin, na które wyprowadzone są sygnały z modułów ESP.
Z użyciem tego adaptera przetestujesz działania Twojego programu. Na goldpinach znajdziesz takie interfejsy jak GPIO, I2C, SPI, UART, PWM i inne.

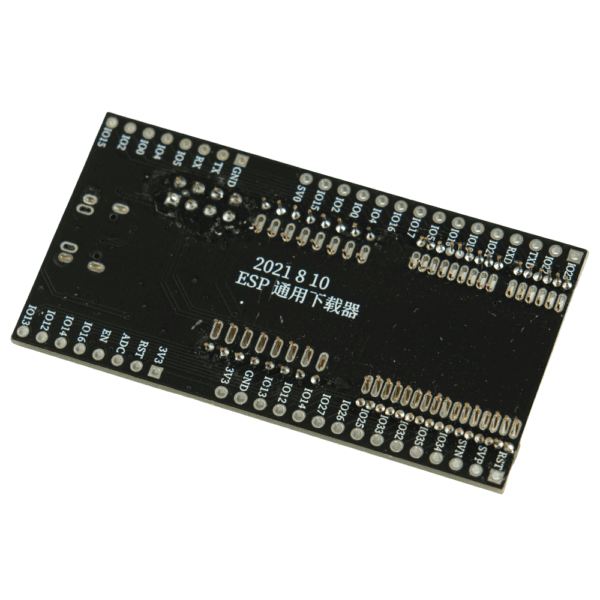

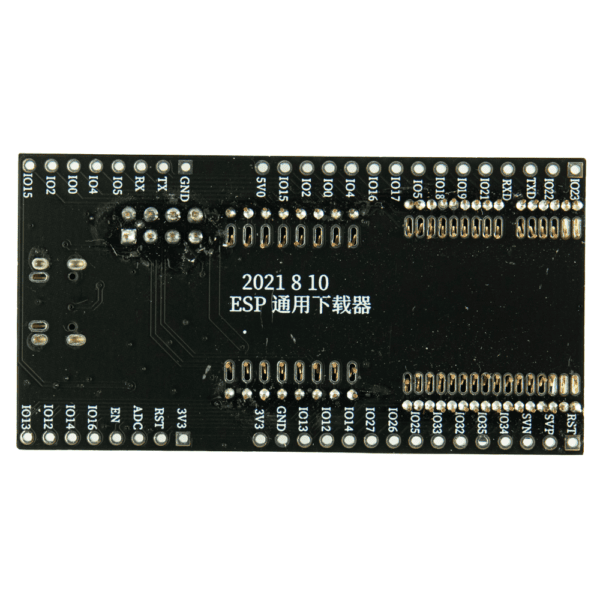

Złącza goldpin są opisane z tyłu modułu. Nie pomylisz się przy podłączaniu ich do zewnętrznych modułów.
Programowanie ESP8266 / ESP32

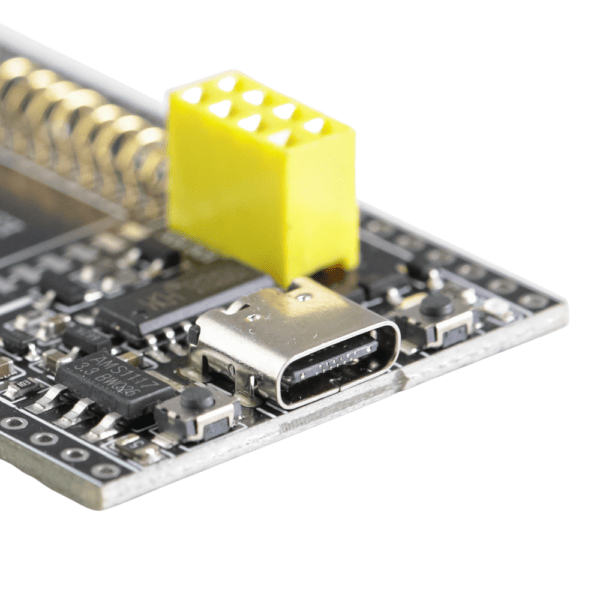

Podłączenie do komputera wykonasz za pomocą złącza USB-C. USB typu C jest najnowszym standardem i coraz częściej pojawia się w urządzeniach. Warto wyposażyć się w odpowiedni przewód USB-C.
Aby ułatwić proces programowania, na płytce znalazły się dwa przyciski: BOOT i RST.
Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:
- Przytrzymaj RST
- Przytrzymaj BOOT
- Puść RST trzymając nadal BOOT
- Puść BOOT
Po tej sekwencji układ ESP8266 / ESP32 będzie gotowy do zaprogramowania.
Kompatybilne moduły
Do adaptera możesz podłączyć jeden z kompatybilnych modułów:
- Moduł WiFi ESP8266 ESP-12E
- Moduł WiFi ESP8266 ESP-12F
- Moduł WiFi ESP8266 ESP-01
- Moduł WiFi ESP8266 ESP-01S
- Moduł ESP32-WROOM-32 z WiFi i Bluetooth
- Moduł ESP32-S z WiFi i Bluetooth
- Zdjęcia ze wpiętym każdym modułem
Specyfikacja ADAPTERA ESP01, ESP12 i ESP32
- Rodzaj modułu: Adapter
- Kompatybilne moduły
- Seria ESP-01
- Seria ESP-12
- Seria ESP32
- Podłączanie bez lutowania
- Wyprowadzone sygnały z modułów ESP na listwy goldpin
- Konwerter USB – UART na układzie CH340
- Złącze USB-C
- Przycisk RST i BOOT
- Dioda LED sygnalizująca obecność zasilania
- Wymiary: 65,5 x 34 x 11,5 mm
- Waga: 10 g
