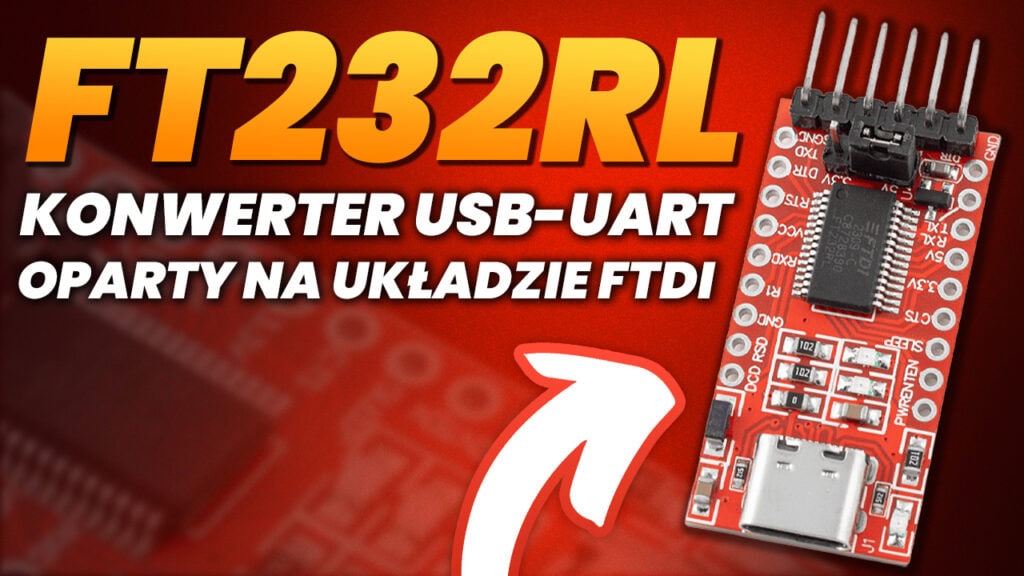

FT232RL: Wszechstronny Konwerter USB-UART oparty na układzie FTDI

FT232RL to układ FTDI FT232RL pełniący rolę konwertera USB-UART, który zapewnia stabilną i szybką wymianę danych między komputerem a urządzeniami szeregowymi TTL. Moduł obsługuje poziomy napięć TTL 3,3 V i 5 V oraz oferuje sprzętową kontrolę przepływu danych CTS/RTS, co gwarantuje niezawodność transmisji. Dzięki wbudowanemu złączu mini USB oraz automatycznemu wykrywaniu przez system operacyjny, konfiguracja interfejsu następuje natychmiast po podłączeniu. To rozwiązanie sprawdzi się zarówno w zastosowaniach hobbystycznych, jak i profesjonalnych.

1. Czym jest układ FT232RL i jak działa?

FT232RL to specjalizowany konwerter USB-UART TTL, którego głównym zadaniem jest wymiana danych pomiędzy komputerem wyposażonym w port USB a urządzeniami szeregowymi pracującymi w logice TTL. Ten niewielki moduł, oparty na układzie FT232RL, posiada złącze mini USB lub USB-C (w zależności od wersji), którym łączy się z komputerem. Wewnątrz kryje się kompletny stos protokołu USB oraz kontroler UART, co eliminuje konieczność stosowania dodatkowych przejściówek czy zewnętrznych konwerterów. Dzięki temu po podłączeniu przewodu USB system operacyjny automatycznie rozpoznaje nowe urządzenie i instaluje sterowniki dostarczane przez firmę FTDI.

Mechanizm działania układu FT232RL polega na translacji pakietów USB do sygnałów TXD/RXD na poziomie logicznym TTL. Chip korzysta także ze sprzętowych linii CTS/RTS, zapewniając sprzętową kontrolę przepływu danych i zapobiegając utracie pakietów przy szybkiej transmisji. Po stronie wyprowadzeń znajdziemy piny TXD, RXD, CTS, RTS, a także GND i wyjście napięcia zasilania, które można skonfigurować na 3,3 V lub 5 V za pomocą prostej zworki. Całość tworzy interfejs szeregowy, widoczny w systemie jako wirtualny port COM, co ułatwia integrację z oprogramowaniem do komunikacji szeregowej.

3. Jak podłączyć moduł FT232RL do komputera?

Aby rozpocząć pracę z modułem FT232RL, najpierw należy połączyć go z komputerem za pomocą przewodu USB (mini USB lub USB-C). Po wpięciu urządzenia w wolne gniazdo USB system operacyjny rozpozna nowe sprzętowe urządzenie i – dzięki sterownikom FTDI – automatycznie utworzy wirtualny port COM. W przypadku Windows można to zweryfikować w Menedżerze urządzeń, a na Linuxie poprzez komendę ls /dev/ttyUSB*. Jeśli sterowniki nie zostały jeszcze zainstalowane, pobierz je ze strony firmy FTDI i wykonaj prostą aktualizację oprogramowania sterownika. Po instalacji port będzie dostępny do konfiguracji w dowolnym programie obsługującym interfejs szeregowy.

Gdy moduł konwertera USB-UART jest już widoczny w systemie, czas na podłączenie przewodów sygnałowych. Na wyprowadzeniach goldpin znajdziesz piny TXD i RXD, które należy skrosować z odpowiadającymi im liniami UART w mikrokontrolerze lub innym urządzeniu TTL (TXD modułu → RXD urządzenia, RXD modułu → TXD urządzenia). Pamiętaj o wspólnej masie – połącz pin GND modułu z masą układu docelowego. Jeśli korzystasz ze sprzętowej kontroli przepływu, możesz także wykorzystać linie CTS/RTS, jednak w większości zastosowań hobbystycznych wystarczy standardowy TXD/RXD + GND. Po wykonaniu połączeń można od razu rozpocząć transmisję danych, na przykład w terminalu szeregowym, ustawiając parametry zgodne z wymaganym standardem (prędkość, bity danych, parzystość).

4. Czy konwerter USB-UART obsługuje protokół RS232 TTL?

Domyślnie układ FT232RL działa w logice TTL, co oznacza, że sygnały na liniach TXD i RXD mieszczą się w standardowych poziomach napięć TTL (0–3,3 V lub 0–5 V). W takim układzie mówimy często o RS232 TTL, choć jest to nieformalna nazwa – prawdziwy standard RS232 wymaga napięć ±12 V. Dlatego moduł FT232RL, będący konwerterem USB-UART, nie generuje bezpośrednio sygnałów zgodnych z pełnym standardem RS232, lecz konwertuje pakiety USB na szeregowy interfejs w logice TTL. Dzięki temu świetnie nadaje się do współpracy z mikrokontrolerami, czujnikami i płytkami rozwojowymi pracującymi w poziomach TTL, ale nie podłącza się nim bezpośrednio urządzeń wymagających napięć ±12 V.

Jeżeli potrzebujesz prawdziwego konwertera RS232, musisz zastosować dodatkowy moduł lub układ (np. MAX232), który przetworzy sygnały TTL na napięcia ±12 V, zachowując zgodność ze sprzętowym standardem RS232. W praktyce wiele projektów opartych na konwerterze USB-UART FT232RL wykorzystuje właśnie RS232 TTL przy pracy z urządzeniami działającymi w logice 5 V lub 3,3 V, co upraszcza prototypowanie i oszczędza miejsce na płytce. Jednak tam, gdzie wymagany jest pełny interfejs RS232 – na przykład w starym sprzęcie przemysłowym – konieczne będzie wpięcie dodatkowego konwertera poziomów.

5. Jakie napięcia wybierać przy pracy z FT232RL?

Moduł konwertera USB-UART oparty na układzie FT232RL oferuje wybór napięcia 3,3 V i 5 V za pomocą zworki wyboru napięcia, co pozwala na łatwe dostosowanie poziomów sygnałów TTL do wymagań różnych urządzeń. Przełączając zworkę na odpowiedni tryb, decydujesz, czy interfejs będzie zasilany napięciem 3,3 V (kompatybilnym z układami pracującymi na niższym poziomie) czy wyższym 5 V (często stosowanym w płytkach Arduino czy innych modułach). Ten elastyczny wybór napięcia zapewnia bezpieczną i niezawodną komunikację szeregową z mikrokontrolerami, czujnikami i innymi urządzeniami TTL.

Niezależnie od tego, czy korzystasz z interfejsu szeregowego na potrzeby programowania, czy transmisji danych, ważne jest, aby zawsze sprawdzić specyfikację napięciową podłączanego urządzenia. Układ FT232RL pozwala uniknąć uszkodzeń dzięki wbudowanemu zabezpieczeniu i możliwości przełączania napięcia – wystarczy upewnić się, że moduł konwertera USB-UART jest ustawiony na właściwy poziom. Dzięki temu rozwiązaniu, użytkownik może bez obaw eksperymentować z różnymi systemami, zapewniając bezpieczny wybór napięcia podczas każdej sesji testowej.

6. Jaki terminal do komunikacji USB-UART wybrać?

Do komunikacji z modułem FT232RL niezbędny jest wygodny terminal szeregowy, który pozwoli na wysyłanie i odbiór pakietów danych przez interfejs szeregowy.

Na systemie Windows jednym z najpopularniejszych narzędzi jest PuTTY, który po wybraniu odpowiedniego wirtualnego portu COM (np. COM3) umożliwia precyzyjną konfigurację parametrów transmisji (baud rate, bity danych, parzystość, bity stopu) i monitorowanie aktywności linii TXD/RXD. Dzięki opcji sprzętowej kontroli przepływu (CTS/RTS) można zapobiegać utracie pakietów podczas intensywnej transmisji. Alternatywnie, do debugowania warto sięgnąć po Tera Term lub RealTerm, które oferują podobne funkcje, w tym skrypty automatyzujące wysyłanie komend.

W środowisku Linux sprawdzi się minicom, uruchamiany komendą:

sudo minicom -D /dev/ttyUSB0

Po wywołaniu konfiguracji (Ctrl-A → Z → O) można ustawić parametry portu zgodnie ze specyfikacją FT232RL i rozpocząć komunikację. Dla użytkowników preferujących lżejsze narzędzia dobrym wyborem są również picocom (np. picocom -b 115200 /dev/ttyUSB0) czy even screen (screen /dev/ttyUSB0 115200), które w prosty sposób umożliwiają szybki dostęp do logów i diagnozę modułu konwertera USB-UART.

7. Czy moduł FT232RL współpracuje z Arduino?

Moduł FT232RL świetnie sprawdza się jako programator USB-UART dla płytek Arduino, zwłaszcza tych bez wbudowanego interfejsu USB. Wystarczy podłączyć linie TXD modułu do pinu RXD Arduino, a RXD modułu do TXD na płytce, dodać wspólne GND oraz wykorzystać wyjście DTR do automatycznego resetu – dzięki czemu bootloader Arduino jest uruchamiany przed przesłaniem szkicu. Po stronie komputera układ FT232RL tworzy wirtualny port COM, który wystarczy wybrać w Arduino IDE (np. COM4). Następnie można normalnie programować mikrokontroler, jak przy użyciu oryginalnego kabla USB – bez konieczności dodatkowych przejściówek.

Oprócz programowania, konwerter USB-UART FT232RL służy jako niezawodny interfejs szeregowy do debugowania projektów Arduino. Po podłączeniu modułu i wybraniu odpowiedniego portu w Serial Monitor użytkownik otrzymuje dostęp do przesyłanych przez UART wiadomości z prędkością do 3 Mbps. Dzięki możliwości przełączania napięć TTL 3,3 V i 5 V, moduł jest kompatybilny zarówno z klasycznym Arduino Uno (5 V), jak i z nowszymi płytkami pracującymi w logice 3,3 V, na przykład Arduino Due lub Pro Mini. Taka elastyczność czyni FT232RL niezastąpionym narzędziem przy tworzeniu i testowaniu projektów opartych na Arduino.

8. Jakie złącza posiada popularny moduł FT232RL?

Popularny moduł FT232RL wyposażony jest w złącze mini USB, które służy do podłączenia modułu do komputera za pomocą standardowego przewodu USB. To właśnie przez to gniazdo odbywa się zasilanie układu oraz transmisja danych po magistrali USB 2.0.

Na drugiej krawędzi płytki znajdują się z kolei złącza goldpin (zwykle w postaci męskich pinów 2,54 mm) wyprowadzające kluczowe sygnały interfejsu szeregowego:

• TXD i RXD – linie nadawania i odbioru danych,
• CTS i RTS – sprzętowa kontrola przepływu,
• DTR – linia do automatycznego resetu mikrokontrolera,
• GND – wspólna masa,
• VCC – wybrane napięcie zasilania (3,3 V lub 5 V) ustawiane za pomocą prostej zworki.

Standardowe złącza są rozmieszczone tak, aby moduł można było łatwo wlutować w płytkę stykową lub na własne PCB, co ułatwia szybkie prototypowanie. Dzięki takiej konfiguracji złącz moduł jest nie tylko uniwersalny, ale też wyjątkowo ergonomiczny w montażu i testach na etapie projektowania.

9. W jakich projektach warto wykorzystać FT232RL?

Moduły oparte na układzie FT232RL sprawdzają się znakomicie wszędzie tam, gdzie potrzebna jest wymiana danych między komputerem a urządzeniami szeregowymi TTL lub RS232 TTL w prosty i niezawodny sposób. W systemach pomiarowych i sterowaniu procesami przemysłowymi, konwerter USB-UART FTDI FT232RL umożliwia komunikację pomiędzy czujnikami a aplikacjami PC, zapewniając stabilną transmisję danych przy wybranym napięciu 3,3 V lub 5 V. W automatyce domowej czy inteligentnych instalacjach możesz wykorzystać FT232RL do programowania mikrokontrolerów lub wymiany informacji z modułami RS485 (po zastosowaniu dodatkowego konwertera poziomów), co czyni ten moduł konwertera niezwykle uniwersalnym.

W projektach hobbystycznych, zwłaszcza z Arduino lub innymi płytkami deweloperskimi, konwerter USB-UART FT232RL stanowi niezastąpiony interfejs do programowania i debugowania – linie TXD/RXD, CTS/RTS i DTR wyprowadzone na złącza goldpin oraz wsparcie dla wirtualnego portu COM skracają czas konfiguracji. W diagnostyce urządzeń szeregowych czy podczas aktualizacji oprogramowania sprzętowego wykorzystuje się FT232RL do bezpośredniego połączenia z gniazdem debugowym.

Dzięki łatwemu wlutowaniu złącz i prostemu wyborowi napięcia za pomocą zworki, FT232RL jest dostępny zarówno w wersjach z wlutowanymi złączami mini USB, USB-C, jak i pinami do montażu na płytce stykowej, co pozwala na natychmiastowe wdrożenie w dowolnym systemie.

10. Gdzie kupić moduł FT232RL? Polecany sklep

Jeżeli szukasz oryginalnego modułu FT232RL opartego na układzie FTDI FT232RL, najlepszym miejscem jest sklep msalamon.

W ofercie sklepu msalamon znajdziesz zarówno sam moduł konwertera USB-UART, jak i akcesoria niezbędne do szybkiego uruchomienia, takie jak przewód USB z wtykiem mini USB, przewody USB-C, zestawy goldpin do montażu na płytkach stykowych. Dzięki temu możesz od razu przystąpić do testów i prototypowania, bez konieczności dokupowania dodatkowych elementów.

Dodatkowo sklep msalamon zapewnia:

• Szybką wysyłkę na terenie Polski
• Gwarancję i wsparcie posprzedażowe
• Możliwość zakupów hurtowych oraz ofertę na zestawy edukacyjne

Dzięki temu wybór modułu FT232RL w sklepie msalamon to gwarancja jakości i pełnej kompatybilności z każdym projektem wymagającym niezawodnego konwertera USB-UART.
