Zestaw TouchGFX z Nucleo NUCLEO-G071RB

Zestaw TouchGFX jest to najtańsze i najprostsze wejście w świat środowiska graficznego TouchGFX.

Środowisko to zostało opracowane po to, aby w łatwy sposób tworzyć nowoczesne interfejsy użytkownika. Przypomina to interfejsy znane ze smartfonów.

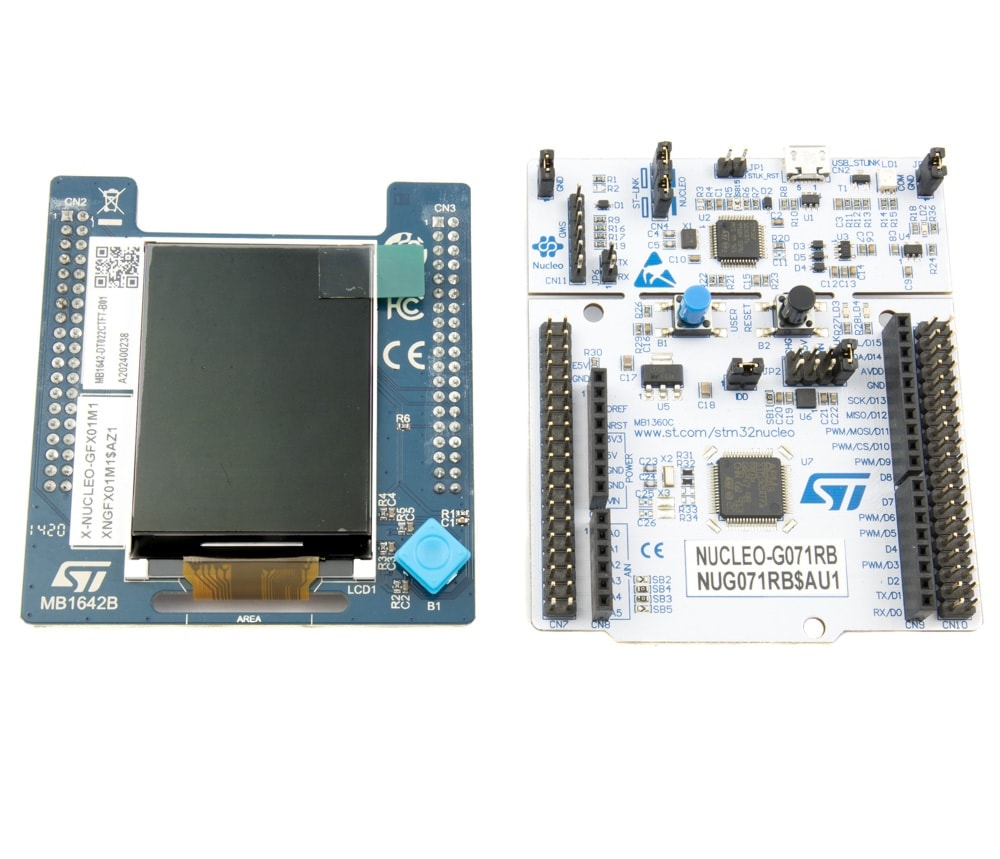

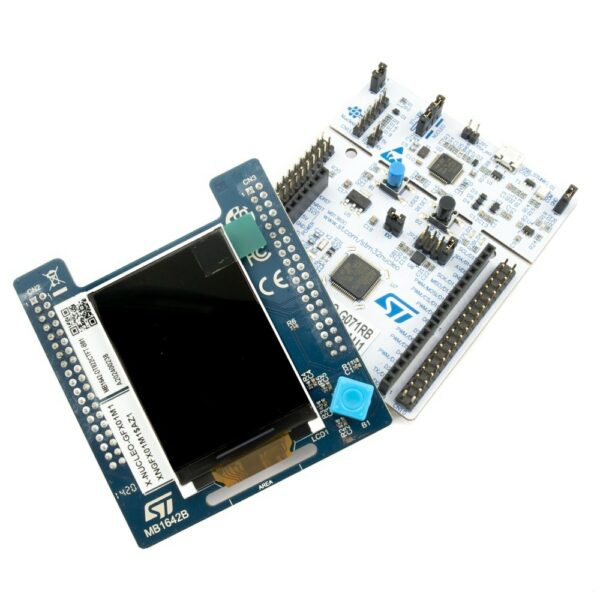

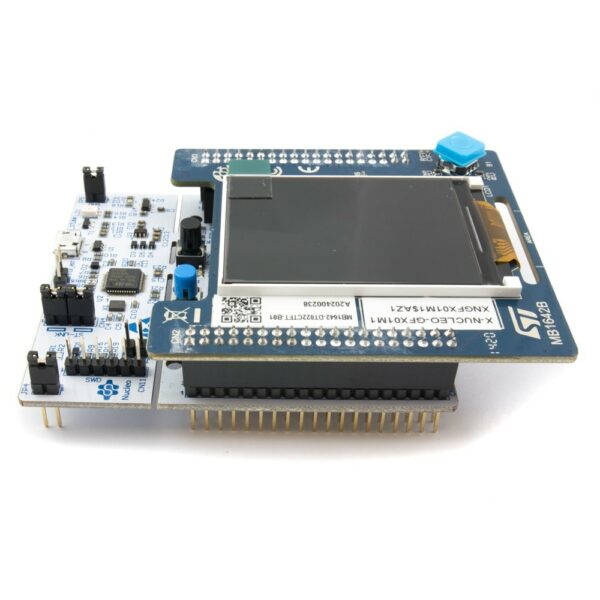

Zestaw składa się z płytki NUCLEO-G071RB oraz nakładki z wyświetlaczem TFT X-NUCLEO-GFX01M1.

Dedykowane oprogramowanie STM32CubeMX, STM32CubeIDE oraz TouchGFX Generator sprawiają, że projektowanie jest łatwe i przyjemne. Firma ST Microelectronics dostarcza przykładowe projekty, na których można bazować tworząc swoją aplikację.

Do zestawu będzie potrzebny jedynie przewód microUSB, aby podłączyć Nucleo do komputera i je oprogramować. Wszystko inne już jest zapewnione przez elementy zestawu.

Shield z wyświetlaczem 2.2″ posiada pamięć Flash, na której przechowywane będą elementy graficzne Twojego interfejsu. Dodatkowo nakładka posiada 5 kierunkowy joystick do nawigowania w GUI.

NUCLEO-G071RB to jedna z podstawowych płytek od ST Microelectronics. Posiada mały, energooszczędny mikrokontroler z serii STM32G0. Posiada on 128 kB pamięci Flash oraz 36 kB SRAM. Wyposażony jest w podstawowe interfejsy komunikacyjne takie jak I2C, SPI, UART. Również jest bogatow yposażony w interfejsy analogowe. Na jego pokładzie znajdziemy ADC, DAC, a także komparatory analogowe.

Zestaw ten udowadnia, że nie potrzebujemy zaawansowanego i drogiego mikrokontrolera do tego, aby stworzyć piękny interfejs graficzny.

Specyfikacja NUCLEO-G071RB

• Mikrokontroler STM32G071RBT6
  • Rdzeń: Cortex-M0+
  • Maksymalne taktowanie: 64 MHz
  • Pamięć Flash: 128 kB
  • Pamięć SRAM: 36 kB
  • DMA: 7 kanałów
  • Interfejsy
    • 2 x I²C
    • 2 x SPI
    • 1 x I²S
    • 4 x UART / USART
  • Interfejsy Analogowe:
    • • 1 x ADC 12 bit
      • 2 x DAC 12 bit
      • 2 x Ultra Low-Power Comparators
  • Timery
    • 1 x 32 bit (4 kanały)
    • 1 x 16 bit (6 kanałów)
    • 1 x 16 bit (4 kanały)
    • 1 x 16 bit (2 kanały)
    • 3 x 16 bit (1 kanał)
    • 2 x 16 bit Basic
    • 2 x 16 bit Low-Power
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • USB Type-C Power Delivery Controller
  • CRC
  • HDMI-CEC
  • Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
  • Komunikacja USB
  • Zasilanie
  • Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed

Specyfikacja X-NUCLEO-GFX01M1

• Wyświetlacz LCD TFT
• Przekątna: 2,2″
• Rozdzielczość: 320×240 (QVGA)
• Interfejs: SPI
• Joystick 5-kierunkowy
• Pamięć NOR FLASH SPI: 64 Mbit
• Kompatybilny z niektórymi płytkami STM32 Nucleo – przez złącze Morpho
• Współpraca ze środowiskiem graficznym TouchGFX
