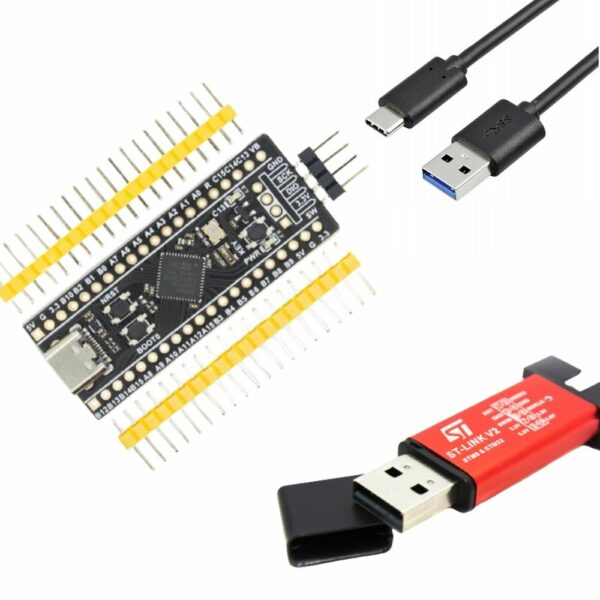

Zestaw BlackPill STM32F411 z programatorem i przewodem USB

Kompletny zestaw do rozpoczęcia swojej przygody z STM32. Zestaw zawiera płytkę ewaluacyjną BlackPill z mikrokontrolerem STM32F411, programator ST-Link, przewód USB-C.

Mała, kompaktowa płytka z mocnym mikrokontrolerem to dobry wybór. Mikrokontroler STM32F411CEU6 pochodzi z serii, która nastawiona jest na wydajność.

Wysokie taktowanie i dużo pamięci pozwolą na to, aby nie martwić się optymalizacją i objętością kodu.

Pod spodem płytki znalazło się miejsce na pamięć SPI Flash w obudowie SOIC-8 . Po wlutowaniu układu uzyskujemy dodatkową pamięć na to, aby swobodnie pisać w języku Python.

Do programowania mikrokontrolera (np. wrzucenia bootloadera) potrzebny będzie programator ST-Link. Taki programator w małej obudowie jest dołączony do zestawu.

Do komunikacji z płytką potrzebny będzie przewód USB-C. Płytka BlackPill posiada złącze USB-C, przez które idzie zasilanie, oraz komunikacja USB.

Przewód USB-C o długości 1 m znajduje się w zestawie.

Moduł Black Pill STM32F411:

• Mikrokontroler STM32F411CEU6:
  • Rdzeń: Cortex M4 z FPU
  • Taktowanie maksymalne 100 MHz
  • 512 kB pamięci Flash
  • 128 kB pamięci RAM
  • Interfejsy:
    • 3 x I2C
    • 5 x SPI/I2S
    • SDIO
    • 3 x USART
    • USB 2.0 OTG Full Speed
• 1 x Przetwornik A/C: 16-kanałowy
• Zegar RTC
• 7 x timer
• Układ zasilany napięciem od 1,7 V do 3,6 V
• Na płytce znajdują się także:
  • Jedna dioda LED użytkownika
  • Dioda LED sygnalizująca zasilanie
  • Przycisk Reset
  • Złącze micro USB-C
  • Wyprowadzenia goldpin dla portów I/O
  • Wyprowadzenia goldpin dla programatora
• W zestawie listwa goldpin
• Wymiary płytki: 53 x 21 mm

Przydatne linki:

• Datasheet STM32F411CE
• Reference manual STM32F411CE
• CircuitPython dla Black Pill F411
